ZX2789变压器测试仪的详细资料

ZX2789变压器测试仪主要性能特点
●0.05%基本测量精度
●与品牌厂家测试数据可比性高比如Agilent、WK
●键盘锁定功能，掉电数据保护功能
●开路、短路、负载和偏差扣除校正功能

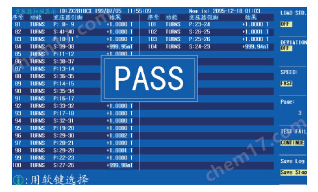

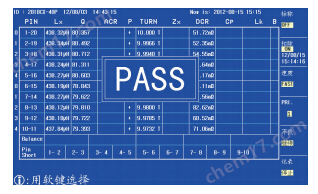

●PASS/FAILLED显示，音量组合控制
●仪器支持双操作系统(可供选择)及简体中文、英文操作语言，多种显示风格。
●支持U盘升级，向用户提供操作体验。
●可选配ZX27Y09：±100mA内置偏置电流源。
●可选配ZX27Y10：内置0～1A恒流源。

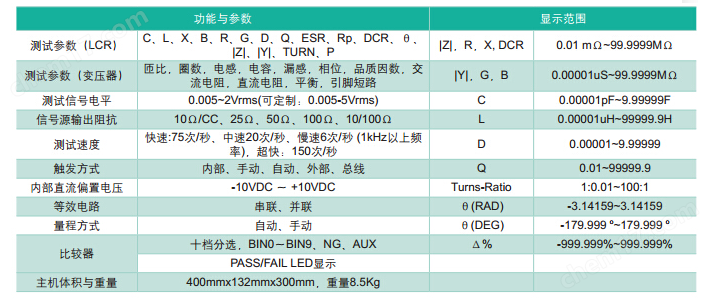

技术参数：

●多至可编程20/24引脚变压器
●ZX2789-20P/24P：20Hz～200kHz，分辨率1mHz
●ZX2789A-20P/24P：20Hz～300kHz，分辨率1mHz
●ZX2789B-20P/24P：20Hz～500kHz，分辨率1mHz
●ZX2789C-20P/24P：20Hz～1MHz，分辨率1mHz
●还可选择带LCR功能的X型号
●还可选择列表型操作界面

ZX2789变压器测试仪：

标配扫描盒型号：ZX2786Y-20P/24P
●A型自动，M型手动可选
●四端测试方式，优化的矩阵结构
●弹片接触性能好、寿命长
●分布电容低，测试效果好
●可定制各种测试夹具或转接板

ZX2918CX系列变压器综合测试仪：

●多至可编程48引脚变压器
●ZX2918CXA：20Hz～200kHz，分辨率1mHz
●ZX2918CX：20Hz～300kHz，分辨率1mHz
●还可选择列表型操作界面

标配扫描盒型号：ZX2818CXY
●四端测试方式，优化的矩阵结构
●弹片接触性能好、寿命长
●分布电容低，测试效果好
●可选择脚位顺序排列的转接板

：

●多至可编程96引脚变压器
●分成4个通道，每通道24P
●支持跨通道测试
●ZX2789-48P/96P：20Hz～200kHz，分辨率1mHz
●ZX2789A-48P/96P：20Hz～300kHz，分辨率1mHz
●ZX2789B-48P/96P：20Hz～500kHz，分辨率1mHz
●可选择传统型操作界面
●可定制25P×4，上限到100P的产品

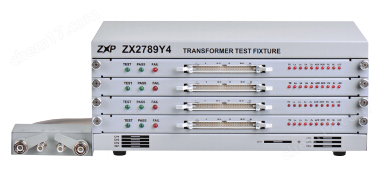

标配扫描盒型号：ZX2789Y-96P
●号：ZL201320461936.5
●四端测试方式，优化的矩阵结构
●弹片接触性能好、寿命长
●分布电容低，测试效果好

：

●每通道24P，多至可定制12个通道，共288P
●不支持跨通道测试
●ZX2789–X2/X4/X8/X12：20Hz～200kHz，分辨率1mHz
●ZX2789–X2/X4/X8/X12：20Hz～300kHz，分辨率1mHz
●ZX2789–X2/X4/X8/X12：20Hz～500kHz，分辨率1mHz
●ZX2789–X2/X4/X8/X12：20Hz～1MHz，分辨率1mHz

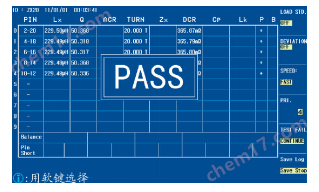

●列表型操作界面

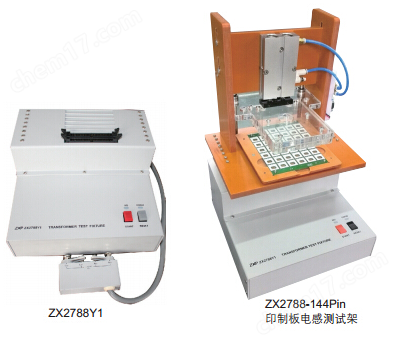

附件型号：ZX2788Y1
●24P~192P，8通道可选变压器扫描盒
●zui高定制到288P
典型应用
●ZX2788-144Pin印制板电感测试系统

ZX2789-i24P/i48P/i50P系列变压器综合测试仪：

●把变压器扫描盒与主机集成到一起即：一体机
●多至可编程24/48/50引脚变压器
●分成2个通道，每通道24P
●支持跨通道测试
●ZX2789-i24P/i48P/i50P：20Hz-200kHz，分辨率1mHz
●ZX2789A-i24P/i48P/i50P：20Hz-300kHz，分辨率1mHz
●ZX2789B-i24P/i48P/i50P：20Hz-500kHz，分辨率1mHz
●ZX2789C-i24P/i48P/i50P：20Hz-1MHz，分辨率1mHz
●还可选择传统型操作界面(两种不同操作体验)
●整机尺寸：400mmx132mmx300mm，重量：9Kg
●紧凑，节省空间

的测量精度

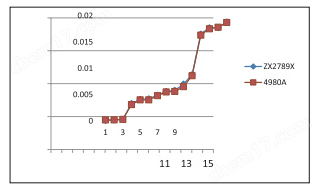

CBB电容器行业评估仪器测量精度zui经典的方法就是看这台仪器
在100kHz频率测量的损耗值与4980A测出的损耗值是否能对的上，
硬汉视频免费完整版在线下载的带电桥功能的ZX2789X系列仪器在国内某超大型薄膜电容器
生产厂家使用，被该公司计量室的测试工程师评为：除了Agilent，
DB，用过的第三好的仪器”。
硬汉视频免费完整版在线下载也测量一组数据与4980A对比。容量从1nF～2.2uF不等，发现
其损耗值与4980A基本一样，相差上限就万分之三。

*的测试速度
在人工成本越来越高的今天，仪器的测试速度的提升可以相对大
大降低工厂的成本。为了提升测试速度，硬汉视频免费完整版在线下载采用了全新的MCU和全
新的高速采样技术，从而在满足高稳定性的要求上，达到*的测量
速度，即使在较低的100Hz频率，也能达到很高的测试速度。综合测
试仪的测试速度不能简单的用采样时间是多少毫秒来衡量，硬汉视频免费完整版在线下载也对
市场上经典的的变压器综合测试仪进行了综合测试实测速度PK。
右图是这几种仪器花同样的时间，测试经典的20Pin的网络变压
器所能测到的数量，硬汉视频免费完整版在线下载可以直观的看到这几种仪器在测试速度上面
的区别。

*的测量稳定性
测试速度快了，还必须保证测量数据的稳定性，左图是两种不同的
机型，大家都用各自的zui快测试速度，扫描测试同一个网络变压器同一
个绕组的漏感15次的测量数据分布图，硬汉视频免费完整版在线下载可以看到，ZX2789的测量
数据的*性要略好一些

多种文件功能
●鉴于大多数用户对电脑的操作相当熟练，为了提高资料的编辑效
率，硬汉视频免费完整版在线下载为客户开发了变压器资料编辑软件
●利用该软件，客户可直接在电脑上快速地编辑变压器资料，编辑
好后，可直接保存到U盘中，或直接通过网络接口或USB接口将资料
发送到仪器中直接调用。
●仪器支持将测试设置条件文件保存到优盘
●支持测量结果保存到优盘
●U盘可支持格式FAT16、FAT32文件系统
●内部支持100组设置文件
●20Pin的测试设置文件与市场上主流的*2819XB，ZX2786等综合
测试仪兼容，省去用户更新换代重新设置测试文件之麻烦。
●支持文件搜索功能

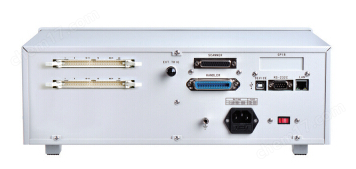

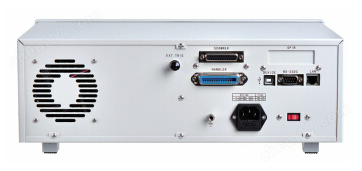

丰富的接口
●RS232C：标准串行通讯接口，支持多种波特率
●USBDEVICE：符合标准USBTMC协议
●GPIB：通用GPIB接口，SCPI指令
●LAN：符合LXI标准，快速实现联网
●EXT.TRIG：BNC接口，可接脚踏开关，实现外部触发功能。
●HANDLER：用于自动化机械控制，可输出PASS，FAIL，各
种档位信号，接受外部触发信号，可以选择上下沿(↑或↓)进
行触发。
●SCANNER：用于连接变压器扫描盒

组建信息化测试系统
可以通过USB、GPIB等接口连接电脑，更可以用LAN接口
组建一台电脑管理多台测试仪器的信息化测试系统。
针对客户需要对变压器测试仪扫描结果进行统计分析及测试过
程监控的需求，硬汉视频免费完整版在线下载为客户开发了”变压器数据采集系统”，界面
如右图所示：
该系统为客户提供如下功能：
●将变压器测试数据及判别结果直接上传到软件上，直观地显
示给客户
●测试结果的显示格式带单位显示格式和科学计数法两种格
式可选
●该批产品扫描完毕，用户直接点击”计算合格率”按钮，就
可以统计出产品合格率。
●保存到EXCEL中的数据排列格式与测试仪器扫描界面的数据
排列格式*，便于客户快速分析和统计数据。
