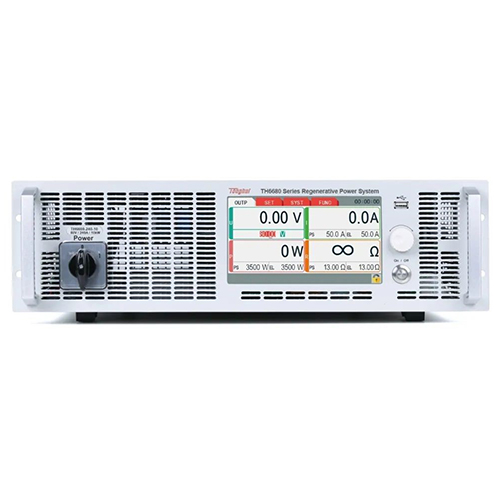

同惠TH66500-30-05是一款可编程双向回馈式直流电源，输出电压最高200V，电流最大30A，功率5kW。它融合电源与负载功能，能量回馈效率高，适用于新能源、汽车电子等领域的大功率测试需求。以下是关于TH66500-30-05的详细技术参数：

1、型号与功率：

型号：TH66500-30-05

额定输出（电源模式）功率：0-5kW

电压范围：0-500V

电流范围：0-30A

2、内阻与负载模式：

内阻范围：0.5-1000Ω

额定输入（负载模式）功率：0-5kW

负载模式电压范围：0-500V

负载模式电流范围：0-30A

3、调节率：

负载调节率（电压）：≤0.05% FS

负载调节率（电流）：≤0.15% FS

负载调节率（功率）：≤0.75% FS

电源调节率（电压）：≤0.02% FS

电源调节率（电流）：≤0.05% FS

电源调节率（功率）：≤0.05% FS

4、设定值与回读值精度：

设定值最小分辨率（电压）：10mV

设定值最小分辨率（电流）：0.01A

设定值最小分辨率（功率）：1W

回读值最小分辨率（电压）：10mV

回读值最小分辨率（电流）：0.01A

回读值最小分辨率（功率）：1W

设定值精度（电压）：≤0.1% FS

设定值精度（电流）：≤0.2% FS

设定值精度（功率）：≤1% FS

回读值精度（电压）：≤0.1% FS

回读值精度（电流）：≤0.2% FS

回读值精度（功率）：≤1% FS

5、纹波与噪声：

差模电压纹波与噪声：≤350mVp-p and 70mVrms

差模电流纹波与噪声：≤16mArms

6、动态性能：

动态恢复时间（50%-100%负载）：≤1.5ms

远程感测补偿：≤5%

7、电源效率与回馈效率：

电源装换效率：≤93%

能量回馈效率：≤93%

8、体积与重量：

外壳尺寸（WxHxD）：430×133×703.5mm

整体尺寸（WxHxD）：483×133×793.5mm

净重：18.5kg

9、供电电源：

供电范围：342VAC-528VAC

频率范围：44-66Hz

10、其他特性：

 内置函数发生器，可生成多种波形。

 具有高可靠性、高效的设置功能和丰富的测量功能。

 广泛应用于大功率电池、汽车电子、绿色能源、高速测试等多个领域。

这些技术参数详细描述了TH66500-30-05的输出功率、电压电流范围、调节率、精度、纹波噪声、动态性能、效率以及物理尺寸等方面的特性，为大家提供了全面的产品性能信息。
