2024-11-25

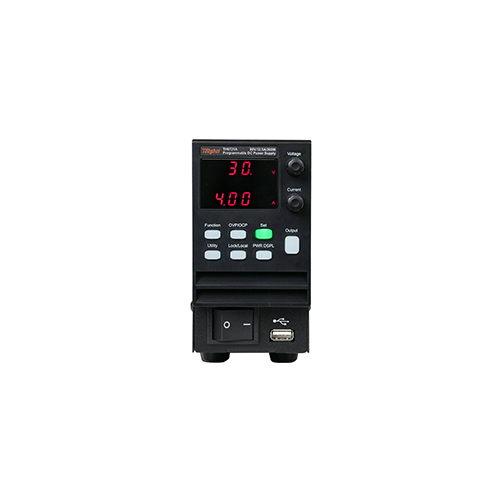

以下是同惠TH6700A系列12种型号的所有参数对比，TH6700A系列可编程开关直流电源参数对比
基本信息
品牌：同惠
系列：TH6700A
型号：共12种型号（TH6711A, TH6712A, TH6713A, TH6721A, TH6722A, TH6723A, TH6731A, TH6732A, TH6733A, TH6741A, TH6742A, TH6743A）
应用领域：研发和设计验证、新能源（太阳能电池、新动力汽车等）、生产线工作台常规测试、自动化设备集成测试、太阳能光伏模拟测试、教学实验室、LED测试等
尺寸与重量
型号 | 外形体积（mm） | 上架体积（mm） | 净重（kg） |
TH6711A | 71.5x146x420 | 71.5x132x420 | 3.4 |
TH6712A | 143x146x420 | 143x132x420 | 5.7 |
TH6713A | 215x146x420 | 215x132x420 | 8.0 |
TH6721A | 71.5x146x420 | 71.5x132x420 | 3.4 |
TH6722A | 143x146x420 | 143x132x420 | 5.7 |
215x146x420 | 215x132x420 | 8.0 | |
TH6731A | 71.5x146x420 | 71.5x132x420 | 3.4 |
TH6732A | 143x146x420 | 143x132x420 | 5.7 |
TH6733A | 215x146x420 | 215x132x420 | 8.0 |
TH6741A | 71.5x146x420 | 71.5x132x420 | 3.4 |
TH6742A | 143x146x420 | 143x132x420 | 5.7 |
TH6743A | 215x146x420 | 215x132x420 | 8.0 |
输出功率与电压电流范围
型号 | 额定功率（W） | 额定电压范围（V） | 额定电流范围（A） | 最大电压（V） | 最大电流（A） |
TH6711A | 360 | 0-30 | 0-33 | 31.5 | 36 |
TH6712A | 720 | 0-30 | 0-66 | 31.5 | 72 |
TH6713A | 1080 | 0-30 | 0-100 | 31.5 | 108 |
TH6721A | 360 | 0-80 | 0-12.5 | 84 | 13.5 |
720 | 0-80 | 0-25 | 84 | 27 | |
TH6723A | 1080 | 0-80 | 0-37.5 | 84 | 40.5 |
TH6731A | 360 | 0-250 | 4.2 | 262.5 | 4.5 |
TH6732A | 720 | 0-250 | 8.4 | 262.5 | 9 |
TH6733A | 1080 | 0-250 | 12.6 | 262.5 | 13.5 |
TH6741A | 360 | 0-800 | 1.32 | 840 | 1.44 |
TH6742A | 720 | 0-800 | 2.64 | 840 | 2.88 |
TH6743A | 1080 | 0-800 | 3.96 | 840 | 4.32 |
精度与稳定性
型号 | 负载调节率（电压/电流） | 电源调节率（电压/电流） | 设定值精度（电压/电流） | 回读值精度（电压/电流） |
TH6711A | ≤20mV / ≤41mA | ≤18mV / ≤41mA | ≤0.1%+10mV / ≤0.1%+30mA | ≤0.1%+20mV / ≤0.1%+40mA |
TH6712A | ≤45mV / ≤77mA | ≤43mV / ≤77mA | ≤0.1%+10mV / ≤0.1%+30mA | ≤0.1%+20mV / ≤0.1%+40mA |
TH6713A | ≤113mV / ≤113mA | ≤113mV / ≤113mA | ≤0.1%+10mV / ≤0.1%+50mA | ≤0.1%+20mV / ≤0.1%+50mA |
TH6721A | ≤20mV / ≤18.5mA | ≤18mV / ≤18.5mA | ≤0.1%+10mV / ≤0.1%+20mA | ≤0.1%+20mV / ≤0.1%+40mA |
≤45mV / ≤32mA | ≤43mV / ≤32mA | ≤0.1%+10mV / ≤0.1%+20mA | ≤0.1%+20mV / ≤0.1%+40mA | |
TH6723A | ≤113mV / ≤45.5mA | ≤113mV / ≤45.5mA | ≤0.1%+10mV / ≤0.1%+50mA | ≤0.1%+20mV / ≤0.1%+50mA |
TH6731A | ≤130mV / ≤9.5mA | ≤128mV / ≤9.5mA | ≤0.1%+200mV / ≤0.1%+5mA | ≤0.1%+200mV / ≤0.1%+5mA |
TH6732A | ≤405mV / ≤14mA | ≤403mV / ≤14mA | ≤0.1%+400mV / ≤0.1%+10mA | ≤0.1%+400mV / ≤0.1%+10mA |
TH6733A | ≤113mV / ≤18.5mA | ≤113mV / ≤18.5mA | ≤0.1%+400mV / ≤0.1%+20mA | ≤0.1%+400mV / ≤0.1%+20mA |
TH6741A | ≤6.44mV / ≤6.44mA | ≤6.44mV / ≤6.44mA | ≤0.1%+200mV / ≤0.1%+2mA | ≤0.1%+200mV / ≤0.1%+2mA |
TH6742A | ≤200mV / ≤7.88mA | ≤200mV / ≤7.88mA | ≤0.1%+400mV / ≤0.1%+4mA | ≤0.1%+400mV / ≤0.1%+4mA |
TH6743A | ≤600mV / ≤9.32mA | ≤600mV / ≤9.32mA | ≤0.1%+600mV / ≤0.1%+6mA | ≤0.1%+600mV / ≤0.1%+6mA |
动态性能
型号 | 动态恢复时间（ms） | 上升时间（空载/满载，10%-90%，ms） | 下降时间（满载/空载，90%-10%，ms） |
TH6711A | ≤2 | ≤50 / ≤50 | ≤500 / ≤500 |
TH6712A | ≤2 | ≤50 / ≤50 | ≤500 / ≤500 |
TH6713A | ≤2 | ≤50 / ≤50 | ≤500 / ≤500 |
TH6721A | ≤2 | ≤50 / ≤50 | ≤500 / ≤500 |
TH6722A | ≤2 | ≤50 / ≤50 | ≤500 / ≤500 |
≤2 | ≤50 / ≤50 | ≤500 / ≤500 | |
TH6731A | ≤2 | ≤100 / ≤100 | ≤1200 / ≤1200 |
TH6732A | ≤2 | ≤150 / ≤150 | ≤2000 / ≤2000 |
TH6733A | ≤2 | ≤150 / ≤150 | ≤2000 / ≤2000 |
TH6741A | ≤2 | ≤100 / ≤100 | ≤1200 / ≤1200 |
TH6742A | ≤2 | ≤150 / ≤150 | ≤2000 / ≤2000 |
TH6743A | ≤2 | ≤150 / ≤150 | ≤2000 / ≤2000 |
保护功能
型号 | 过压保护（OVP） | 过流保护（OCP） | 过温保护（OTP） |
TH6711A | 3-33V | 3.6-37.8A | 内部温度上升决定 |
TH6712A | 3-33V | 5-75.6A | 内部温度上升决定 |
TH6713A | 3-33V | 5-113.4A | 内部温度上升决定 |
TH6721A | 8-88V | 1.35-14.18A | 内部温度上升决定 |
TH6722A | 8-88V | 2.7-28.35A | 内部温度上升决定 |
TH6723A | 8-88V | 4.05-42.53A | 内部温度上升决定 |
TH6731A | 20-275V | 0.45-4.72A | 内部温度上升决定 |
TH6732A | 20-275V | 0.9-9.45A | 内部温度上升决定 |
TH6733A | 20-275V | 1.35-14.17A | 内部温度上升决定 |
TH6741A | 20-880V | 0.144-1.512A | 内部温度上升决定 |
TH6742A | 20-880V | 0.288-3.024A | 内部温度上升决定 |
20-880V | 0.432-4.536A | 内部温度上升决定 |
其他特性
可调斜率功能：用户可以设置输出电压或电流的上升、下降时间，避免开关瞬间的浪涌电流破坏器件。
可编程内部电阻：用户可以设置模拟电池内阻的电阻值，从而仿真电池的真实输出。
恒压/恒流优先选择模式：在输出开启瞬间，优先运行在CC模式，避免突发的尖峰电流，保护器件。
主从串并联操作：支持主从串联2台或主从并联3台同型号电源，满足更高的输出电压和输出电流需求。
四端测量与远端补偿：后面板可接成两端测量或四端测量，接成四端测量时具有远端补偿功能，可补偿电源到待测件上的压降。
接口与通信：支持USB HOST、USB DEVICE、LAN接口，支持SCPI和MODBUS通信协议。
附件与选配件
随机附件：三芯电源线、TH26081 26芯模拟控制接口
选配件：TH26035D测试电缆、TH26035E测试电缆
以上是TH6700A系列12种型号的所有参数对比，涵盖了尺寸与重量、输出功率与电压电流范围、精度与稳定性、动态性能、保护功能以及其他特性等方面的详细信息。
