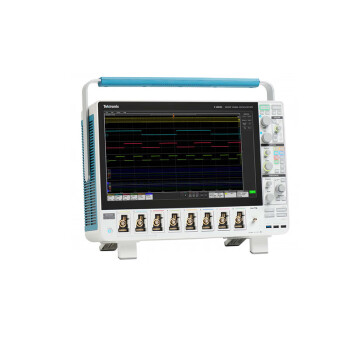

MSO56B示波器的采集系统是其核心组成部分，负责捕获、处理和显示被测信号。以下是对MSO56B示波器采集系统的详细介绍，内容将涵盖其工作原理、技术特点、性能指标以及在实际应用中的优势。

一、采集系统概述

MSO56B示波器的采集系统主要由模拟前端（AFE）、模数转换器（ADC）、数字信号处理（DSP）单元和存储单元等组成。这些组件协同工作，实现从被测信号到数字信号的转换，以及信号的存储、处理和分析。

二、采集系统的工作原理

1、信号捕获：

   当被测信号输入到MSO56B示波器时，首先由模拟前端进行预处理。模拟前端负责信号的放大、滤波和调理，以确保信号在转换过程中保持高质量。

   模拟前端之后，信号被送入模数转换器（ADC）。ADC负责将模拟信号转换为数字信号，这是示波器采集系统的核心步骤。MSO56B示波器采用了高性能的ADC，能够确保信号的准确转换。

2、数字信号处理：

   转换后的数字信号被送入数字信号处理（DSP）单元。DSP单元负责信号的进一步处理和分析，包括波形参数的提取、频谱分析、滤波等。

   DSP单元的强大处理能力使得MSO56B示波器能够实时显示和分析复杂的信号波形，为用户提供直观的测量结果和深入的分析数据。

3、数据存储：

   经过处理后的信号数据被存储在示波器的内部存储器中。MSO56B示波器提供了大容量的存储空间，能够存储长时间的信号波形，方便用户进行后续的分析和处理。

三、采集系统的技术特点

1、高性能模拟前端：

   泰克MSO56B示波器的模拟前端具有低噪声、高带宽和低失真等特点，能够准确捕获被测信号，确保信号的完整性和真实性。

2、高精度模数转换器：

   采用了高性能的模数转换器，具有高采样率和高分辨率，能够准确地将模拟信号转换为数字信号，满足高速、高精度测量的需求。

3、强大的数字信号处理单元：

   DSP单元具有强大的处理能力，能够实时处理和分析复杂的信号波形，提取各种波形参数，为用户提供深入的测量结果和分析数据。

4、大容量存储单元：

   提供了大容量的存储空间，能够存储长时间的信号波形，方便用户进行后续的分析和处理。同时，还支持外部存储扩展，满足用户对存储容量的需求。

四、采集系统的性能指标

1、带宽：

   MSO56B示波器的带宽范围可达350MHz至2GHz，能够捕获高速信号，满足各种应用场景的需求。

2、采样率：

   采样率高达6.25GS/s，能够准确捕获信号的细节，确保信号的完整性和真实性。

3、分辨率：

   垂直分辨率高，能够准确测量信号的幅度和频率等参数，提高测量的准确性。

4、存储深度：

   存储深度大，能够存储长时间的信号波形，方便用户进行后续的分析和处理。

5、通道数：

   MSO56B示波器具有6个模拟通道，能够同时采集多个信号，提高测量效率。

五、采集系统的实际应用优势

1、高精度测量：

   由于采用了高性能的模拟前端和高精度的模数转换器，MSO56B示波器能够提供高精度的测量结果，满足各种高精度测量的需求。

2、高速采集：

   高采样率使得MSO56B示波器能够高速采集信号，实时显示和分析复杂的信号波形，提高测量效率。

3、多通道采集：

   具有6个模拟通道，能够同时采集多个信号，方便用户对多个信号进行比较和分析，提高测量的全面性和准确性。

4、长时间波形记录：

   大容量的存储空间使得MSO56B示波器能够长时间记录信号波形，方便用户进行后续的分析和处理，提高测量的可靠性和准确性。

5、丰富的测量功能：

   提供了丰富的测量功能，包括频率、周期、幅值、相位等参数的测量，以及频谱分析、滤波等功能，满足用户对信号波形分析的需求。

6、易于使用和集成：

   MSO56B示波器具有直观的用户界面和丰富的接口选项，使得用户能够轻松地进行操作和分析。同时，它还支持与其他测试设备的集成，方便用户进行系统集成和自动化测试。

六、总结

MSO56B示波器的采集系统具有高性能、高精度、高速采集和多通道采集等特点，能够准确捕获、处理和分析被测信号。在实际应用中，它提供了丰富的测量功能和易于使用的用户界面，使得用户能够轻松地进行操作和分析。同时，它还支持与其他测试设备的集成和长时间波形记录等功能，满足了用户对高精度、高效率和高可靠性的测量需求。
