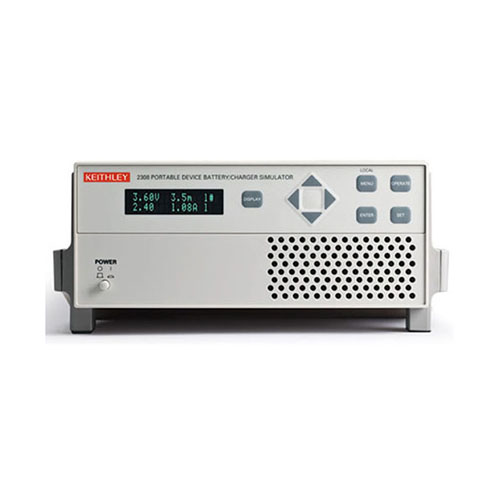

Keithley 2306双通道电池/充电器模拟器是一款专为便携式、电池供电产品的研发与测试而设计的精密电源设备。其卓越的性能特点使其在众多测试设备中脱颖而出，成为电池供电产品测试领域的佼佼者。以下是对Keithley 2306双通道电池/充电器模拟器性能特点的详细阐述：

1、输出特性（OUTPUT #1 - BATTERY）：

   -直流电压输出：范围0至+15VDC，精度±(0.05%+3mV)，编程分辨率1mV。

   -电压稳定时间：5ms内达到指定精度。

   -负载调节和线路调节：分别为0.01%+2mV和0.5mV。

   -稳定性：0.01%+0.5mV。

   -瞬态响应：高带宽和低带宽模式，恢复时间小于40µs至100µs，电压降小于75mV至400mV。

   -远程感应：最大1V压降，连接完整性持续监测。

2、电流特性（OUTPUT #1 - BATTERY）：

   -连续平均输出电流：最大5A，根据设定电压和功率计算。

   -连续平均吸入电流：0-5V时最大3A，5V以上每增加1V减少0.2A。

   -源合规性精度：±(0.16%+5mA)。

   -脉冲电流测量：触发级别、延迟、测量精度等详细参数。

3、输出特性（OUTPUT #2 - CHARGER）：

   - 直流电压输出范围、精度、编程分辨率等参数与OUTPUT #1相似，但精度要求略低（±(0.05%+10mV)）。

   - 其他参数如稳定时间、负载调节、线路调节等也基本相同。

4、电流特性（OUTPUT #2 - CHARGER）：

   - 连续平均输出电流和吸入电流的计算方式与OUTPUT #1相同。

   - 脉冲电流测量功能也保持一致。

5、一般规格：

   -隔离电压：最大22VDC，任何两个端子间不超过60VDC。

   -编程接口：采用IEEE-488.2 (SCPI)标准。

   -用户可定义上电状态：最多5种。

   -后面板连接器：包括输出、感应和数字电压表输入。

   -工作温度：0°至50°C（功率降至70%），0°至35°C（全功率）。

   -存储温度：-20°至70°C。

6、显示和远程控制：

   -显示类型：2行×16字符VFD显示屏。

   -远程控制选项：支持远程LCD显示屏和键盘，禁用前面板。

7、物理规格：

   -尺寸：89mm高×213mm宽×411mm深。

   -重量：净重3.2kg，运输重量5.4kg。

8、电源和认证：

   -输入电源：支持100-120VAC/220-240VAC，自动检测频率。

   -功率消耗：最大150VA。

   -保修：两年部件和人工保修。

   -电磁兼容性（EMC）：符合多项欧洲和FCC标准。

   -安全认证：符合欧洲联盟多项指令和标准。

9、其他功能：

   -继电器控制端口：4通道，每通道最大100mA，总容量250mA。

   -附件：包括用户和服务手册、输出连接器匹配端子等。

以上详细列出了2306双通道电池/充电器模拟器的各项技术参数和规格，包括输出电压、电流、稳定性、瞬态响应、编程接口、物理尺寸、电源要求以及安全和电磁兼容性认证等方面的详细信息，为用户提供了全面的产品规格说明。
