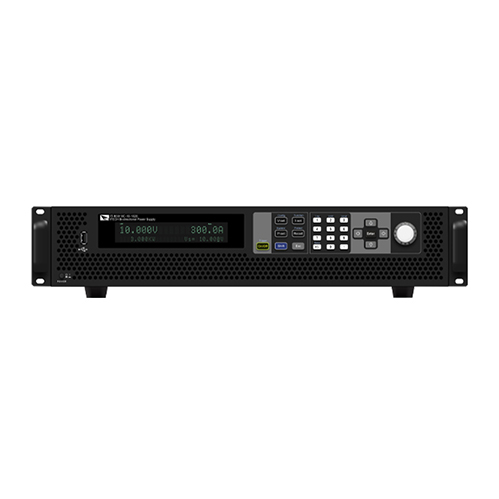

艾德克斯IT-M3901C-10-170双向可编程直流电源是一款功能强大且设计精良的电源设备（极仪硬汉视频免费完整版在线下载有售），其详细技术规格如下：

一、基本特性

  类型：回馈式双向可编程直流电源

  功能：集双向电源和回馈式负载功能于一体，能够将消耗的能量清洁地返回至电网。

二、电气规格

  电压范围：10\~1500V。该电压范围广泛，适用于多种应用场景。

  电流范围：-720A\~1020A。该电流范围支持双向流动，即可以作为电源提供电流，也可以作为负载吸收电流。

  功率范围：±12kW。该电源具有较大的功率输出能力，满足大功率测试需求。

  分辨率：0.001V/0.01A。高分辨率确保了精确的电压和电流控制。

  精度：≤0.03% + 0.03%FS（电压），≤0.1% + 0.1%FS（电流）。高精度确保了测试结果的准确性。

三、设计特点

  紧凑型设计：采用1U@6kW或2U@12kW的紧凑型设计，节省空间。

  宽范围输出：相较于传统固定范围输出直流电源，IT-M3901C-10-170提供了更多的电压和电流组合，使用更加灵活。

  跨象限无缝切换：待测物与电网间能量可以双向流动，实现跨象限无缝切换，有效避免电压或电流过冲。

  高效能量回馈：能量回馈效率近95%，可以节省电力、暖通空调和制冷设施的成本，同时减少噪音和碳排放，有助于环境保护。

四、艾德克斯IT-M3901C-10-170功能特性

  CC/CV优先权设置：用户可以根据测试需求设置电流控制（CC）或电压控制（CV）的优先权。

  输出阻抗可调节：通过调节输出阻抗，可以模拟不同的负载特性。

  电池充放电测试：支持电池充放电测试，满足电池性能测试需求。

  电池模拟：通过面板设置电池的电压、容量、内阻和SOC等参数，快速定义电池模型，模拟电池的充放电特性。

  内置标准汽车功率网用电压曲线：包括LV123、LV148、DIN40839、ISO-16750-2、SAEJ1113-11、LV124和ISO21848等，满足新能源汽车测试需求。

  太阳能电池矩阵I-V曲线模拟：作为光伏模拟源，可以精确地仿真太阳电池矩阵的I-V曲线，用于测试光伏逆变器。

  动态工况曲线模拟：支持高达10000000点的动态工况曲线模拟，满足复杂测试需求。

五、接口与通信

  标配接口：USB/CAN/LAN/数字IO接口。这些接口提供了丰富的通信方式，方便用户与电源设备进行数据交换和控制。

  选配接口：GPIB/模拟量&RS232接口。用户可以根据需要选择这些选配接口，以满足特定的通信需求。

六、保护与安全性

  多种保护功能：具备过压保护（OVP）、过流保护（±OCP）、过功率保护（±OPP）、过热保护（OTP）、掉电保护和孤岛保护等多种保护功能，确保电源设备和被测件的安全。

  电网状态自动检测：实时检测相电压、频率用于电网同步，实现可靠并网功能。

  预充电功能：防止直流加载电流过冲，保护电源设备和被测件免受损坏。

七、应用领域

  光伏储能：适用于并网逆变器、储能变流器、户用光伏储能一体机等设备的测试。

  新能源汽车：满足BOBC、DC-DC模块、汽车电子设备等新能源汽车相关部件的测试需求。

  中小功率电机：适用于无人机电机、电动工具电机、电动摩托车电机等中小功率电机的测试。

  超级电容/电池：电芯、电池模组、电容等储能设备的测试。

八、其他技术特点

  双向设计：既能实现source的功能，提供功率；又具备sink能力，拉载电流。实现高速的源和载电流模式转换。

  可并联使用：支持简易主/从并联，扩大功率的同时保持性能。

  高可靠性、高安全性：采用先进的电路设计和制造工艺，确保电源设备的高可靠性和高安全性。

  易于操作：具有直观的用户界面和丰富的操作功能，方便用户进行电源设置、监控和测试。

艾德克斯IT-M3901C-10-170双向可编程直流电源具有广泛的应用领域和出色的技术规格，能够满足各种高精度、大功率的测试需求。其高效的能量回馈、丰富的功能特性和高可靠性设计使其成为一款值得信赖的电源设备。
