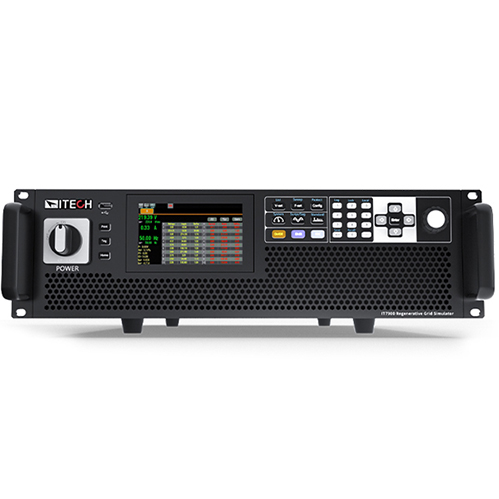

以下是艾德克斯IT7902-350-10U回馈式电网模拟电源（极仪硬汉视频免费完整版在线下载有售）的详细技术规格，内容基于提供的用户手册进行整理，确保信息准确且详尽：

1、基本信息

  型号：IT7902-350-10U

  制造商：艾德克斯电子有限公司（Itech Electronic Co., Ltd.）

  版本：V1.2/12, 2024

2、输入参数

  接线方式：三相三线+接地（PE）

  线电压（RMS）：

    200～220V ±10%

    380～480V ±10%

  线电流（RMS）：< 8.1A

  视在功率：< 2.4kVA

  频率范围：45～65Hz

  功率因数：typ 0.98

3、输出参数

  输出电压（VLN）：0～350V

  输出电流（RMS，单相）：10A

  峰值电流（单相）：40A

  输出功率（单相）：2kVA

  电压设定范围：0～350V

    分辨率：0.01V

    精度：16Hz～150Hz < 0.1%+0.1% F.S.

    温漂系数：< 100ppm/℃ F.S.

  电流设定范围（RMS，单相）：10A

    分辨率：0.01A

    精度：16Hz～150Hz < 0.1%+0.2% F.S.

    温漂系数：< 200ppm/℃ F.S.

  频率设定范围：16～150Hz

    设定分辨率：0.01Hz

    设定精度：0.01%

  波形合成：50/60Hz高达50次谐波

  相位设定范围：0～360°

    设定分辨率：0.01°

4、DC输出参数

  电压设定范围：单相-499～499Vdc

    分辨率：0.01V

    精度：< 0.1%+0.1% F.S.

    温漂系数：< 100ppm/℃ F.S.

  电流设定范围（RMS，单相）：-10～10Adc

    分辨率：0.01A

    精度：< 0.1%+0.2% F.S.

    温漂系数：< 200ppm/℃ F.S.

5、艾德克斯IT7902-350-10U最大功率与效率

  总功率：2kW

  效率：typ 88%

6、其他特性

  电压稳定度：

    线调节率：< 0.05% F.S.

    负载调节率：DC, 16Hz～150Hz < 0.05% + 0.05% F.S.

  THD（总谐波失真）：16Hz～150Hz < 0.5%

  电压纹波：RMS < 0.4V

  动态响应：typ 220us

  可编程阻抗：

    电阻设定范围：1phase 0～1000mΩ

    电感设定范围：1phase 0～1000uH

  孤岛RLC模拟：

    有功设定范围：1phase 0～2kW

    感性无功设定范围：1phase 0～2kVar

    容性无功设定范围：1phase 0～2kVar

  能量回馈功能：最大回馈功率2kVA

  输出电流THD：< 5%

7、保护功能

  过压保护（OVP）

  过流保护（OCP）：

    RMS过流保护

    峰值过流保护

  过功率保护（OPP）

  过热保护（OTP）

  风扇故障保护（FAN）

  远端量测保护（Sense）

8、尺寸与环境

  尺寸：

    机框尺寸：437.00mm（W）×88.40mm（H）×700.00mm（D）

    含把手、保护罩和底脚尺寸：483.00mm（W）×106.90mm（H）×785.30mm（D）

  重量：15kg

  工作环境：0℃～50℃

  编程响应时间：2ms

  Sense补偿电压：20V

9、通讯接口

  标配接口：USB、CAN、LAN、数字IO

  选配接口：GPIB、模拟量、RS232

10、认证与标准

  符合CE标记要求

  符合EMC指令2014/30/EU和低电压指令2014/35/EU

  符合EMC标准IEC 61326-1:2012/EN 61326-1:2013等

以上技术规格详细描述了艾德克斯IT7902-350-10U回馈式电网模拟电源的各项参数和特性，包括输入输出参数、功率、效率、波形合成、保护功能、尺寸、重量、工作环境以及通讯接口等，为用户提供了全面的产品参考信息。
