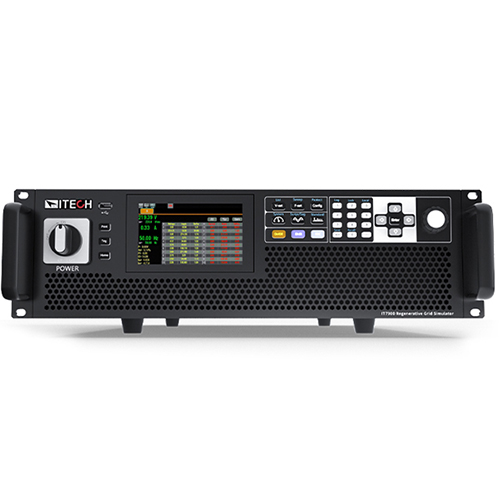

艾德克斯IT7990-350-540回馈式电网模拟电源（极仪硬汉视频免费完整版在线下载有售）作为IT7900系列的一员，代表了新一代的可编程、全四象限电网模拟器，同时还可作为四象限功率放大器使用。以下是对其技术规格的详细介绍：

一、基本概述

IT7990-350-540回馈式电网模拟电源是艾德克斯公司推出的一款高性能产品，适用于各类并网产品的测试，如PCS（电力转换系统）、储能系统、微电网、BOBC（V2X）以及电力相关硬体回路模拟（PHiL）等。该设备提供了专业的孤岛测试模式，并支持用户设定R、L、C及有功、无功功率参数，以模拟电网非线性负载，实现防孤岛效应保护认证测试。

二、主要技术规格

1、功率与电压

 高功率密度设计，3U体积内功率可达15kVA。

 电压规格为350V L-N（线间电压），满足多种测试需求。

 通过主从并机，可轻松扩展功率至960kVA，性能不下降。

2、频率范围

 频率范围为16Hz至150Hz，适用于广泛的测试应用。

3、工作模式与输出

 具备恒压、恒流、恒功率三种工作模式，可根据测试需求灵活选择。

 可实现AC/DC/AC+DC/DC+AC四种输出模式，满足复杂测试场景。

 提供单相、三相、反相及多通道测试需求，反相模式下电压可扩展至200%额定电压。

4、波形编辑与输出

 强大的任意波形编辑功能，可模拟各种电网扰动波形，如正弦波、三角波、方波、锯齿波、梯形波、clip-sine波、THD波以及自定义波形等。

 高速高精度输出，电流精度高达0.1%+0.2%FS（满量程），确保测试结果的准确性。

5、能量回收与节能

 具备能量回收功能，提供100%电流吸收能力，并经由设备回馈到电网，节省了用电和散热成本。

 为用户提供“绿色节能”的解决方案，适用于测试并网型且向电网注入能量的产品。

6、孤岛测试模式

 提供专业的孤岛测试模式，支持用户设定R、L、C及有功、无功功率参数。

 可模拟电网非线性负载，实现防孤岛效应保护认证测试，帮助工程师简化测试电路并节约成本。

7、触摸屏与内置功能

 采用触摸屏设计，内置单/三相交流功率表及数字示波功能，操作直观便捷。

 示波采样率高达一定水平（具体数值可能因型号而异），最多可同时显示多条示波曲线，便于用户进行瞬时分析和波形保存。

8、触发与同步

 提供丰富的触发配置，可同步捕获待测物电压波形，实现数据的采集与仿真功能。

 自带Relay Ctrl继电器控制输出功能，可实现待测物与电网模拟器之间的电气隔离。

9、多相与锁频锁相

 实现6相、12相电源输出，满足复杂测试需求。

 具备锁频和锁相功能，可跟踪外部信号频率和相位，实现高精度测试。

10、接口与通信

 内置USB/CAN/LXI compliant LAN interface/Digital IO等接口，支持多种通信方式。

 可选配GPIB/RS232&模拟量接口，以满足不同测试场景下的通信需求。

三、安全与保护

 设备设计符合相关安全标准，提供多重保护措施以确保用户安全。

 在操作设备之前，请先确定设备接地良好，并使用所提供的电缆连接设备。

 请勿自行在仪器上安装替代零件或执行任何未经授权的修改，以避免对设备造成损坏或危及人员安全。

四、应用与优势

 IT7990-350-540回馈式电网模拟电源适用于多种测试场景，如并网型产品的防孤岛效应认证测试、功率硬件在环（PHiL）仿真测试等。

 其高性能、高精度以及灵活的工作模式和输出特性使得该设备成为测试和研发实验室的理想选择。

 通过能量回收功能，该设备还可为用户节省用电和散热成本，提供绿色节能的解决方案。

艾德克斯IT7990-350-540回馈式电网模拟电源以其卓越的性能、灵活的工作模式和广泛的应用场景在电力电子测试领域占据重要地位。无论是进行并网产品的测试还是功率硬件在环仿真测试，该设备都能提供准确、可靠的测试结果和高效的测试解决方案。
