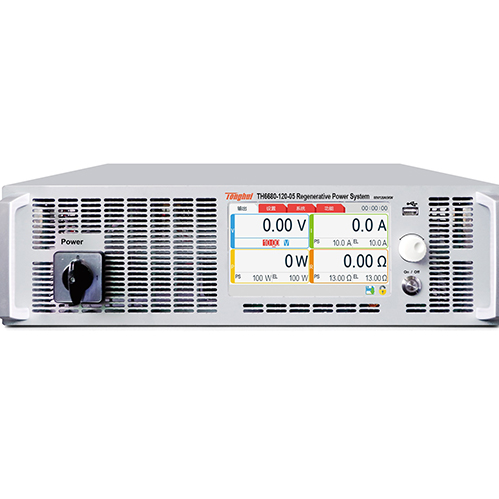

同惠TH6680-120-05是一款性能卓越、功能强大的可编程双向回馈式大功率直流电源，适用于多个领域，并具备高效、环保、灵活等多重优势。其技术参数详细如下：

1基本参数：

型号：TH6680-120-05

额定输出（电源模式）：0-5kW

电压范围：0-80V

电流范围：0-120A

内阻范围：0.02-25Ω

额定输入（负载模式）：与电源模式相同

2负载调节率：

电压负载调节率：≤0.05%FS（从空载到满载）

电流负载调节率：≤0.15%FS（从空载到满载）

功率负载调节率：≤0.75%FS（从空载到满载）

3电源调节率：

电压电源调节率：≤0.02%FS（在输入电压变化±10%时）

电流电源调节率：≤0.05%FS（在输入电压变化±10%时）

功率电源调节率：≤0.05%FS（在输入电压变化±10%时）

4设定值与回读值精度：

电压设定值精度：≤0.1%FS（在25℃±5℃环境下）

电流设定值精度：≤0.2%FS（在25℃±5℃环境下）

功率设定值精度：≤1%FS（在25℃±5℃环境下）

电压回读值精度：≤0.2%FS（在25℃±5℃环境下）

电流回读值精度：≤0.2%FS（在25℃±5℃环境下）

功率回读值精度：≤1%FS（在25℃±5℃环境下）

5分辨率：

电压设定值分辨率：10mV

电流设定值分辨率：0.1A

功率设定值分辨率：1W

电压回读值分辨率：10mV

电流回读值分辨率：0.1A

功率回读值分辨率：1W

内阻设定值/回读值分辨率：0.001Ω

6纹波与噪声：

差模电压纹波与噪声：≤200mVp-p 和 16mVrms（在20Hz-2MHz范围内）

差模电流纹波与噪声：≤80mArms

7动态性能：

动态恢复时间：≤1.5ms（从50%到100%负载变化）

8远程感测补偿：

远程感测补偿：≤0.5%FS

9电源效率与能量回馈效率：

电源装换效率：≤93%

能量回馈效率：高达92.5%

10体积与重量：

 外壳尺寸（宽x高x深）：430x133x703.5mm

 整体尺寸（宽x高x深）：483x133x793.5mm

 净重：18.5kg

11供电电源：

 供电电压范围：342VAC-528VAC

 供电频率范围：44-66Hz

12保护功能：

 具备过压保护（OVP）、过流保护（OCP）、过功率保护（OPP）和过温保护（OTP）

13接口与通讯：

 支持RS232、USB HOST、USB DEVICE、LAN等通讯接口

 支持SCPI和MODBUS协议

14特殊功能：

 内置真实函数发生器，可产生正弦、三角形、梯形、阶跃、矩形等多种波形

 具有电源模式下的CV（恒压）、CC（恒流）、CR（恒阻）、CP（恒功率）操作模式

 适用于电动汽车用电机、控制器、动力电池等产品的测试

同惠TH6680-120-05作为一款高性能的双向回馈式大功率直流电源，不仅具有宽范围的输出电压和电流调节能力，还具备高精度的设定值和回读值、低纹波与噪声、快速的动态响应以及高效的能量回馈等特点，非常适用于需要高精度、大功率测试的场合。
