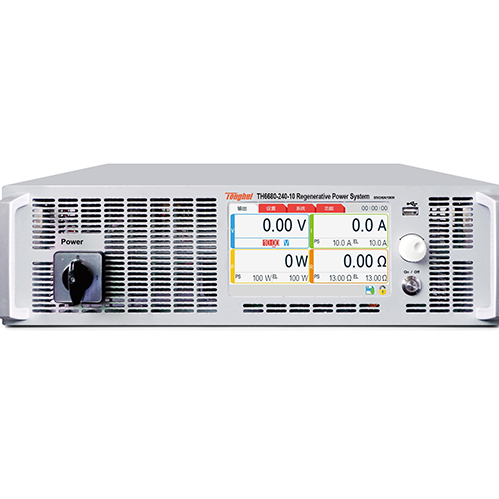

同惠TH6680-240-10是一款双向回馈式大功率直流电源，具有宽范围输出、双向电源、回馈式能量吸收以及内置函数发生器等功能特点。以下是该产品的详细技术参数：

1、基本规格：

型号：TH6680-240-10

额定输出（电源模式）：

功率：0-10kW

电压：0-80V

电流：0-240A

额定输入（负载模式）：

功率：0-10kW

电压：0-80V

电流：0-240A

内阻范围：0.01-13Ω

2、负载调节率：

电压负载调节率（电源模式）：≤0.05%FS

电流负载调节率（电源模式）：≤0.15%FS

功率负载调节率（电源模式）：≤0.75%FS

电压负载调节率（负载模式）：≤0.02%FS

电流负载调节率（负载模式）：≤0.05%FS

功率负载调节率（负载模式）：≤0.05%FS

3、设定值与回读值精度：

设定值解析度（电压/电流/功率）：10mV/0.1A/1W

回读值解析度（电压/电流/功率）：10mV/0.1A/1W

设定值精度（12月，25℃±5℃）：

电压：≤0.1%FS

电流：≤0.2%FS

功率：≤1%FS

内阻：≤最大阻值的1%±1%最大电流

回读值精度（12月，25℃±5℃）：

电压：≤0.2%FS

电流：≤0.2%FS

功率：≤1%FS

内阻：≤最大阻值的1%±1%最大电流

4、纹波与噪声：

差模电压（20Hz-2MHz）：≤320mVp-p and 25mVrms

差模电流（20Hz-2MHz）：≤160mArms

5、动态性能：

动态恢复时间（50%-100%负载）：≤1.5ms

远程感测补偿：≤0.5%FS

6、效率与能量回馈：

电源装换效率：≤93%

能量回馈效率：≤93%

7、体积与重量：

外壳尺寸（WxHxD）：430×133×703.5mm

整体尺寸（WxHxD）：483×133×793.5mm

重量（净重）：25.5kg

8、供电电源：

电压范围：342VAC-528VAC

频率范围：44-66Hz

9、保护功能：

该产品具有OVP（过压保护）、OCP（过流保护）、OPP（过功率保护）等多种保护功能，确保设备在异常情况下能够安全稳定运行。

10、其他功能：

 内置函数发生器，可生成正弦、三角形、梯形、阶跃、矩形等多种波形，并支持通过前面板或上位机进行设置和上传。

 具有USB、LAN等接口，方便与PC进行数据通讯和远程控制。

 支持中英文操作界面，满足不同用户的需求。

同惠TH6680-240-10作为一款高性能的双向回馈式大功率直流电源，凭借其宽范围输出、高效能量回馈、精准控制以及丰富的功能特点，在电动汽车、新能源、自动化测试等多个领域具有广泛的应用前景。

文章来源变压器综合测试仪。
